उष्णता संकुचित विस्तार रॉड

हीट श्रिंक एक्सटेंशन रॉड वैशिष्ट्यीकृत प्रतिमा

संक्षिप्त वर्णन:

हीट श्रिंक एक्सटेंशन रॉड हा एक प्रकारचा लांबलचक टूल हँडल आहे जो कटिंग टूल धरण्यासाठी हीट श्रिंक तंत्रज्ञानाचा वापर करतो. त्याचे मुख्य कार्य म्हणजे उच्च कडकपणा आणि अचूकता राखताना टूलची एक्सटेंशन लांबी लक्षणीयरीत्या वाढवणे. यामुळे टूल वर्कपीसच्या खोल आतील पोकळ्या, जटिल आकृतिबंधांपर्यंत पोहोचू शकते किंवा प्रक्रियेसाठी फिक्स्चर टाळता येते.

आम्हाला ईमेल पाठवा

उत्पादन तपशील

उत्पादन टॅग्ज

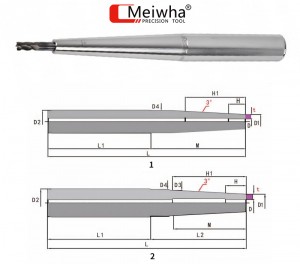

मांजर नाही	D	D1	t	D2	D3	D4	L	L1	L2	M	H	H1	प्रतिमा क्रमांक
SH10-ELSA4-115-M35 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	7	१.५	10	/	९.५	११५	80	/	35	12	/	१
SH12-ELSA4-115-M50 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	7	१.५	12	/	११.५	११५	65	/	50	12	/	१
SH12-ELSA4-115-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	12	/	११.५	११५	73	/	42	12	/	१
SH16-ELSA4-115-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	16	१४.४	११.५	११५	65	50	42	12	/	2
SH16-ELAS4-140-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	7	१.५	16	१४.२	१५.५	40	60	80	67	12	/	2
SH16-ELSA4-200-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	16	/	१५.५	40	73	/	67	12	/	१
SH20-ELSA4-200-M97 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	7	15	20	/	१९.५	२००	११०	/	97	12	/	१
SH20-ELRA4-200-M97 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	20	/	१९.५	२००	१०३	/	97	12	/	१
SH25-ELRA4-245-M97 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	25	२०.२	२४.५	२४५	१२०	१२५	97	12	/	2
SH25-ELRA4-315-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	4	10	3	25	१७.१	२४.५	३१५	२२०	95	67	12	/	2
SH12-ELSA6-115-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	9	१.५	12	/	११.५	११५	73	/	42	18	/	१
SH16-ELSB6-115-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	16	१४.४	१५.५	११५	65	50	42	18	/	2
SH16-ELSB6-140-M60 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	16	/	१५.५	१४०	80	/	60	18	/	१
SH20-ELRB6-175-M60 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	14	4	20	/	१९.५	१७५	११५	/	60	18	/	१
SH20-ELSB6-175-M95 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	20	/	/	१७५	80	/	95	18	/	१
SH25-ELSB6-205-M127 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	25	२३.४	२४.५	२०५	78	१३५	१२७	18	/	2
SH25-ELRB6-240-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	14	4	25	१८.४	२४.५	२४०	१७०	70	42	18	/	2
SH32-ELSB6-255-M157 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	32	२६.५	३१.५	२५५	70	१८५	१५७	18	/	2
SH32-ELRB6-345-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	14	4	32	२१.१	३१.५	३४५	२५०	95	67	18	/	2
SH32-ELSB6-375-M157 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	6	10	2	32	२६.५	३१.५	३७५	१९०	१८५	१५७	18	/	2
SH16-ELSB8-145-M42 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	16	/	१५.५	१४५	१०३	/	42	24	/	१
SH20-ELSB8-145-M70 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	20	/	१९.५	१४५	75	/	70	24	/	१
SH20-ELSB8-200-M80 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	20	/	१९.५	२००	१२०	/	80	24	/	१
SH25-ELSB8-175-M97 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	25	२३.२	२४.५	१७५	70	१०५	97	24	/	2
SH25-ELSB8-210-M90 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	18	5	25	/	२४.५	२१०	१२०	/	90	24	/	2
SH25-ELSB8-260-M140 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	25	/	२४.५	२६०	१२०	/	१४०	24	/	१
SH32-ELRB8-285-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	18	5	32	25	३१.५	२८५	१९०	95	67	24	/	2
SH32-ELSB8-375-M157 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	8	13	२.५	32	२९.५	३१.५	३७५	१९०	१८५	१५७	24	/	2
SH20-ELSB10-145-M70 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	16	3	20	/	१९.५	१४५	75	/	70	30	60	१
SH20-ELSB10-200-M70 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	16	3	20	/	१९.५	२००	१३०	/	70	30	60	१
SH25-ELSB10-175-M105 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	16	3	25	/	२४.५	१७५	70	/	१०५	30	60	१
SH25-ELRB10-210-M90 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	22	6	25	/	२४.५	२१०	१२०	/	90	30	60	१
SH25-ELSB10-275-M105 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	16	3	25	/	२४.५	२७५	१७०	/	१०५	30	60	१
SH32-ELRB10-285-M67 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	22	6	32	29	३१.५	२८५	१९०	95	67	30	60	2
SH32-ELSB10-360-M170 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	10	16	3	32	/	३१.५	३६०	१९०	/	१७०	30	60	१
SH25-ELSB12-150-M80 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	12	19	३.५	25	/	२४.५	१५०	70	80	/	30	60	१
SH25-ELSB12-250-M80 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	12	19	३.५	25	/	२४.५	२५०	१७०	/	80	30	60	१
SH32-ELRB12-260-M70 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	12	26	7	32	/	३१.५	२६०	१९०	/	70	30	60	१
SH32-ELSB12-340-M150 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	12	19	३.५	32	/	३१.५	३४०	१९०	१५०	/	30	60	१
SH25-ELSB16-175-M50 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	16	24	4	25	/	२४.५	१७५	१२५	/	50	32	60	१
SH32-ELRB16-175-M45 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	16	32	8	32	/	३१.५	१७५	१३०	/	45	32	60	१
SH32-ELSB16-290-M100 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	16	24	4	32	/	३१.५	२९०	१९०	/	१००	32	60	१
SH32-ELSB20-175-M50 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	20	29	४.५	32	/	३१.५	१७५	१२५	/	50	40	70	१
SH32-ELSB20-255-M97 साठी चौकशी सबमिट करा, आम्ही तुमच्याशी २४ तासांत संपर्क करू.	20	29	४.५	32	/	३१.५	२५५	१५८	/	97	40	70	१

गरम करणे:समर्पित वापराश्रिंक फिट मशीनटूल शाफ्टच्या पुढच्या टोकावरील क्लॅम्पिंग क्षेत्राला स्थानिक आणि एकसमान हीटिंग लागू करणे (सामान्यत: 300°C - 400°C पर्यंत).

साहित्य:हीट श्रिंक एक्सटेंशन रॉडचा क्लॅम्पिंग भाग एका विशेष प्रकारच्या उष्णता-विस्तारण्यायोग्य मिश्र धातु स्टीलपासून बनलेला असतो.

विस्तार:गरम केल्यानंतर, चाकूच्या शाफ्टच्या पुढच्या टोकाचा व्यास अचूकपणे वाढेल (सहसा फक्त काही मायक्रोमीटरने).

टूल घालणे:विस्तारित छिद्रात कटिंग टूल (जसे की मिलिंग कटर, ड्रिल बिट) पटकन घाला.

थंड करणे:टूल शाफ्ट नैसर्गिकरित्या हवेत किंवा कूलिंग स्लीव्हद्वारे थंड होतो आणि आकुंचन पावतो, ज्यामुळे टूलच्या हँडलला मोठ्या पकड शक्तीने (सामान्यतः १०,००० N पेक्षा जास्त) एकसमानपणे गुंडाळले जाते.

साधन काढा:जेव्हा चाकू बदलण्याची आवश्यकता असेल तेव्हा क्लॅम्पिंग क्षेत्र पुन्हा गरम करा. छिद्राचा व्यास वाढल्यानंतर, चाकू सहजपणे काढता येतो.

मेइव्हा एक्सटेंशन रॉड सिरीज

मेइव्हा हीट श्रिंक एक्सटेंशन रॉड

खोल पोकळी प्रक्रिया, उच्च अचूकता शॉक प्रतिरोधकता

अत्यंत उच्च कडकपणा आणि स्थिरता:त्याच्या अविभाज्य रॉडसारखी रचना आणि त्याच्या अत्यंत मजबूत क्लॅम्पिंग फोर्समुळे, त्याची कडकपणा सामान्य ER स्प्रिंग चक आणि टूल होल्डरपेक्षा खूपच जास्त आहे. हे प्रक्रियेदरम्यान कंपन आणि थरथर प्रभावीपणे दाबू शकते, विशेषतः लांब ओव्हरहँग परिस्थितीत.

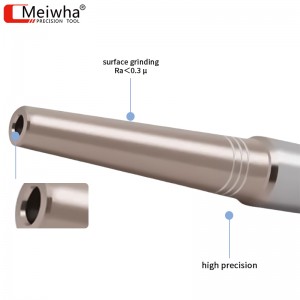

अत्यंत लहान रेडियल रनआउट (< ०.००३ मिमी):एकसमान आकुंचन क्लॅम्पिंग पद्धत टूल क्लॅम्पिंग अचूकतेची अत्यंत उच्च पुनरावृत्तीक्षमता सुनिश्चित करते, जी प्रक्रिया केलेल्या भागांच्या पृष्ठभागाची गुणवत्ता सुधारण्यासाठी, मितीय अचूकता सुनिश्चित करण्यासाठी आणि टूलचे आयुष्य वाढवण्यासाठी महत्त्वपूर्ण आहे.

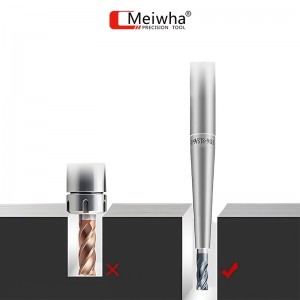

अधिक विस्तार क्षमता:इतर प्रकारच्या टूल होल्डर्सच्या तुलनेत, समान प्रक्रिया आवश्यकतांनुसार, हीट श्र्रिंक एक्सटेंशन रॉड स्थिरता राखत असताना लांब एक्सटेंशन वापरण्याची परवानगी देतो. खोल पोकळी आणि खोल छिद्र प्रक्रियेसाठी हे एक आवश्यक साधन आहे.

हस्तक्षेप कमीत कमी आहे:शाफ्ट पातळ आहे आणि त्याचा व्यास हायड्रॉलिक हँडल्स किंवा साइड-माउंटेड हँडल्सपेक्षा लहान केला जाऊ शकतो, ज्यामुळे वर्कपीस आणि फिक्स्चरमध्ये व्यत्यय येणे टाळणे सोपे होते.
